分子の構造活性相関解析のためのニューラルネットワークシミュレータ: Neco(NEural network simulator for structure-activity COrrelation of molecules)の開発(４)
― ペリラルチン類の甘味・苦味分類　―

田島 澄恵, 松本 高利, 長嶋 雲兵, 細矢 治夫, 青山 智夫

1 はじめに

Table 1. Log P and STERIMOL parameters for Perillartine derivatives

Mol.1	sweet2/bitter	log P	L	Wl	Wu	Wr	Wd
1	1	2.58	8.52	3.13	2.85	3.42	1.99
4	1	0.87	5.10	3.13	1.91	2.94	1.90
8	1	2.28	8.69	3.19	2.84	3.42	1.99
28	1	1.10	9.36	3.14	2.94	3.41	1.98
29	1	1.40	9.36	3.14	3.26	3.56	2.10
34	1	1.48	6.06	3.09	2.08	3.01	1.71
37	1	1.10	8.87	3.30	2.63	3.07	2.52
42	1	1.48	6.29	3.09	2.63	3.07	2.52
43	1	0.78	7.10	3.09	1.91	3.41	1.91
44	1	0.80	9.01	3.09	2.20	3.41	2.02
45	1	1.10	9.01	3.08	2.52	3.43	2.53
14	0	-0.10	0.67	3.33	4.11	3.56	2.10
15	0	-0.10	9.36	3.04	3.76	3.62	2.22
16	0	-0.92	9.37	3.14	3.56	3.56	2.10
22	0	-0.72	5.51	3.05	2.53	3.41	1.97
23	0	-0.72	6.15	3.16	2.67	3.01	1.72
25	0	0.34	6.05	3.25	2.62	3.43	2.03
33	0	0.72	10.67	3.51	4.08	3.63	2.22
48	0	1.40	7.98	3.12	3.42	5.96	2.00
49	0	0.80	7.68	3.09	2.32	5.84	1.96
50	0	1.10	7.68	3.09	2.43	5.89	2.57
51	0	1.90	5.88	2.72	2.95	3.92	3.85

1: Details of for Perillartine derivatives and STERIMOL parameters are depicted in Figures 1, 2.
2: Sweet and bitter are 1 and 0, respectively.

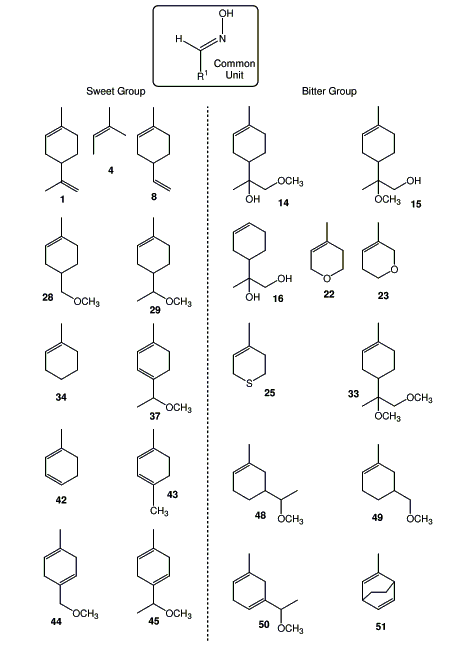

Figure 1. Sweet/bitter structures of Perillartine derivatives

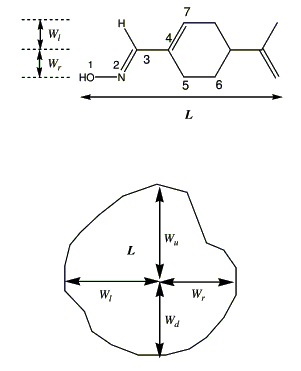

Figure 2. Details of STERIMOL parameters[1, 2] and numbering of atoms

我々は、構造活性相関のためのニューラルネットワークシミュレータNecoを開発してきた[10 - 13]。 Necoで採用されているパーセプトロン型のニューラルネットワークは非線形分類に有効であることがよく知られており、本論文では、非線形分類法の一つである三層パーセプトロン型ニューラルネットと再構築学習法[14]を用いて、ペリラルチン誘導体の構造活性相関解析を行った結果を報告する。

2 計算結果

2. 1 疎水性パラメータlog Pと構造パラメータ（STERIMOL）の場合

Table 2. Results of learning by three layer perceptron (6,1,2) with Log P and STERIMOL parameters

sweet				bitter
No.	Item	1	2	No.	Item	1	2
1	1	0.997514	0.002486	12	14	0.003820	0.996180
2	4	0.995524	0.004475	13	15	0.003811	0.996189
3	9	0.997499	0.002501	14	16	0.003624	0.996376
4	28	0.996097	0.003903	15	22	0.003691	0.996309
5	29	0.993824	0.006176	16	23	0.004068	0.995932
6	34	0.997448	0.002552	17	25	0.009133	0.990867
7	37	0.995920	0.004080	18	33	0.006746	0.993254
8	42	0.990937	0.009062	19	48	0.003799	0.996202
9	43	0.996683	0.003317	20	49	0.005344	0.994656
10	44	0.997175	0.002825	21	50	0.004260	0.995740
11	45	0.995995	0.004004	22	51	0.007765	0.992235

Input data：Table 1
Out put data:1, 0 for sweet and 0, 1 for bitter

Table 3. Weight of network in the three layer perceptron (6,1,2) with Log P and STERIMOL parameters

	layer1(row) and layer2(column)						layer2(column) and 3(row)
	log P	L	Wl	Wu	Wr	Wd	1	2
1	16.37	7.63	-1.76	-10.35	-9.39	-6.38	11.62	-11.62
FR*	78.4	0.0174	0.059	60.1	49.5	9.14

*: Fishers' ratio [1] (×10^-3)

ネットワーク構造を(6,1,2)としたときのバックプロパゲーションによる学習結果のネットワークの重みをTable 3に示した。左側が入力層と中間層の重みであり、右側が中間層と出力層の重みである。下段は高橋ら[1]によるFisher比(×10^-3)である。入力層と中間層ニューロン間の係数の絶対値は、それぞれのニューロンからの信号の重要性を反映しており、この傾向は、Fisher比によるパラメータのランクの傾向とLとWdの順序が逆転しているとはいえ、ほぼ一致する。つまり従来の解釈と同じように、一番重要なパラメータは疎水性パラメータLogPであり、次に重要なのは分子の厚みWuと幅Wrである。より細かく見るならば、logPが大きく、分子長Lが長くかつ分子の厚みWuや幅Wrが短いものが甘味が強くなると言うことを示している。
次に、中間層ニューロン数を１に固定して、同様に学習誤差0.0011という条件で、誤認識をおこさない入力パラメータ数最小の組を求めると、LogP,とWrの2つのパラメータからなる組を得た。
ネットワーク構造を(2,1,2)としたときのバックプロパゲーションによる学習結果のネットワークの重みをTable 4に示す。左側が入力層と中間層の重みであり、右側が中間層と出力層の重みである。これは、ペリラルチン誘導体の甘味・苦味の三層パーセプトロン型ニューラルネットを用いた非線形分類ではLogP とWrが本質的なパラメータであることを示している。また、LogPよりWrの方が重要であることを示唆している。

Table 4. Weight of network in the three layer perceptron (2,1,2) with Log P and STERIMOL parameters

	layer1(row) and 2(column)		layer 2(column) and 3(row)
	log P	Wr	1	2
1	-30.23	74.82	-19.94	19.94

高橋らが採用したFisher比の大きな（LogP, Wu, Wr）の３つのパラメータを用いた場合、学習誤差0.0011とし100000回以内の学習で誤認識が無くなるためには中間層ニューロン数を4以上にすることが必要であった。4以下では、100000回以内の学習回数では収束せず、中間層ニューロン数１、２，３いずれの場合でも51を誤認識する。

Table 5. Weight of network in the three layer perceptron (3,4,2) with Log P and STERIMOL parameters

	layer1(row) and 2(column)			layer 2(column) and 3(row)
	log P	Wu	Wr	1	2
1	10.81	-1.96	-24.90	7.31	-7.31
2	10.53	-0.80	-27.22	8.23	-8.23
3	22.71	-3.37	-17.90	7.54	-7.54
4	4.33	0.71	-29.97	8.84	-8.84

ネットワーク構造を(3,4,2)としたときのバックプロパゲーションによる学習結果のネットワークの重みをTable 5に示す。この結果では、Fisher比の順とは異なり、Wr, LogP, Wuの順で重要となる。Wuはすべての重みがLogPとWrに比べ小さい。この結果は、先に示したようにLogPとWrがペリラルチンの甘味・苦味分類に本質的なパラメータであることを強く示唆している。

2. 2 疎水性パラメータlog Pと共通骨格の形式電荷および軌道エネルギーの場合

Table 6. Log P, Formal charge, HOMO, LUMO energy, and HOMO-LUMO Gap of Perillartine derivatives

		LogP	Formal Charge							orbital energy
			O1	N2	C3	C4	C5	C6	C7	HOMO	LUMO	Gap
No.	Item	1	2	3	4	5	6	7	8	9	10	11
1	1	2.58	-0.26	-0.06	-0.10	-0.08	-0.14	-0.13	-0.12	-9.17	0.21	9.38
2	4	0.87	-0.26	-0.06	-0.10	-0.08	-0.14	-0.19	-0.18	-9.19	0.19	9.38
3	8	2.28	-0.26	-0.06	-0.10	-0.07	-0.14	-0.13	-0.12	-9.14	0.24	9.38
4	28	1.10	-0.26	-0.06	-0.10	-0.08	-0.13	-0.13	-0.12	-9.16	0.22	9.38
5	29	1.40	-0.26	-0.06	-0.10	-0.08	-0.13	-0.13	-0.12	-9.12	0.26	9.38
6	34	1.48	-0.26	-0.06	-0.10	-0.08	-0.14	-0.13	-0.12	-9.16	0.23	9.39
7	37	1.10	-0.25	-0.06	-0.10	-0.06	-0.11	-0.12	-0.12	-8.71	-0.40	8.31
8	42	1.48	-0.26	-0.06	-0.10	-0.07	-0.11	-0.15	-0.12	-8.66	-0.24	8.42
9	43	0.78	-0.26	-0.06	-0.10	-0.08	-0.10	-0.15	-0.12	-8.52	-0.24	8.28
10	44	0.80	-0.26	-0.06	-0.10	-0.07	-0.13	-0.09	-0.09	-9.05	0.12	9.17
11	45	1.10	-0.26	-0.06	-0.10	-0.07	-0.14	-0.12	-0.12	-9.16	0.21	9.38
12	14	-0.10	-0.26	-0.06	-0.10	-0.09	-0.13	-0.14	-0.12	-9.26	0.13	9.39
13	15	-0.10	-0.26	-0.06	-0.10	-0.07	-0.14	-0.13	-0.12	-9.28	0.12	9.39
14	16	-0.92	-0.26	-0.06	-0.09	-0.07	-0.12	-0.12	-0.12	-8.95	0.41	9.36
15	22	-0.72	-0.25	-0.05	-0.10	-0.06	-0.18	0.00	-0.16	-9.38	-0.01	9.37
16	23	-0.72	-0.25	-0.06	-0.10	-0.11	-0.13	-0.17	0.01	-9.38	-0.00	9.38
17	25	0.34	-0.25	-0.05	-0.11	-0.07	-0.14	-0.25	-0.12	-8.55	-0.01	8.55
18	33	0.72	-0.26	-0.06	-0.09	-0.07	-0.12	-0.12	-0.15	-8.89	0.47	9.36
19	48	1.40	-0.26	-0.06	-0.10	-0.07	-0.14	-0.13	-0.12	-9.18	0.23	9.41
20	49	0.80	-0.26	-0.06	-0.10	-0.07	-0.15	-0.13	-0.12	-9.16	0.25	9.41
21	50	1.10	-0.26	-0.06	-0.10	-0.08	-0.13	-0.11	-0.08	-8.97	0.17	9.14
22	51	1.90	-0.26	-0.06	-0.09	-0.08	-0.13	-0.06	-0.05	-9.19	0.15	9.34

Data of sweet/bitter are not shown in this table because these are the same as in Table 1.

これは、ペリラルチン誘導体の甘味・苦味活性がそれらの共通骨格部分の電荷分布の差異に反映すると考えられること、および、HOMO, LUMOエネルギーとその差は、分子全体に広がる情報を含んでいること、活性発現の初期相互作用が、電子供与的か電子吸引的かラジカル的かの傾向を見ることができると考えられるためである。
これらの値の計算はMOPAC93/AM1[15]を用いて分子構造最適化を行い、それぞれの値を求めた。入力データをTable 6に示す。表作成の都合上、有効桁数を３桁で示したが、実際の計算は有効数字６桁を入力して行った。
この場合も再構築学習法によって最小化された中間層ニューロン数は１となった。ネットワーク構造を(11,1,2)としたときのバックプロパゲーションによる学習結果をTable 7に示す。ここでも、ネットワークの初期値として全結合重みを1.0とした。学習条件は先の場合と同様、学習誤差のしきい値は0.0011である。収束には4954回の反復を要した。

Table 7. Results of learning by three layer perceptron (6,1,2) with Log P, formal charge, and etc.

sweet				bitter
No.	Item	1	2	No.	Item	1	2
1	1	0.998462	0.001538	12	14	0.006965	0.993035
2	4	0.998271	0.001729	13	15	0.002789	0.997211
3	8	0.998461	0.001539	14	16	0.002788	0.997212
4	28	0.990624	0.009376	15	22	0.002788	0.997212
5	29	0.997931	0.002069	16	23	0.002788	0.997212
6	34	0.998155	0.001845	17	25	0.002789	0.997211
7	37	0.998462	0.001538	18	33	0.002788	0.997212
8	42	0.998462	0.001538	19	48	0.013562	0.986438
9	43	0.998462	0.001538	20	49	0.002794	0.997206
10	44	0.992449	0.007551	21	50	0.004430	0.995570
11	45	0.991941	0.008059	22	51	0.002789	0.997211

Input data：Table 6
Output data:1, 0 for sweet and 0, 1for bitter

先に説明したSTERIMOLパラメータを用いた場合の1500回の反復に比べ収束が遅くなっている。この収束が遅くなる傾向は、乱数など異なる初期値を用いてもほぼ同様である。(1,0)が甘味を示すもので(0,1)が苦味を示すものとして学習を行った。最小化された中間層ニューロン数は１である。ネットワーク構造(11,1,2)としバックプロパゲーションで学習させたニューラルネットワークの分類結果をTable 7に示す。ここでも誤認識はない。STERIMOLパラメータを用いた場合にKNNで誤認識される25と51の誤差は、苦味を示すもののうちで大きくはなく、むしろ小さくなっている。この場合は、28と48の誤差が大きくなっているが、その値は1%以下である。また、STERIMOLパラメータを用いた場合と同様、中間層ニューロンの数が１であることは、これらのパラメータを用いても線形学習機械法で誤認識無く分類ができる可能性を示している。
ネットワーク構造(11,1,2)としバックプロパゲーションで学習させたニューラルネットワークの重みをTable 8に示した。この場合も、入力層と中間層ニューロン間の係数の絶対値は、それぞれのニューロンからの信号の重要性を反映している。
ここでも一番重要なパラメータは、疎水性パラメータLogPであり、次に重要なのは、C3からC7の炭素の電荷である。今回用いたペリラルチン誘導体において、大きな電荷を持つ末端の酸素の部位は、長距離のクーロン相互作用を考慮すると分子認識上のフラグとして重要であると考えられる。しかしこの結果をみると酸素の電荷の寄与は、甘味・苦味の分類においては小さい。これは、酸素と窒素の部位がペリラルチン誘導体が活性サイトにアプローチする際には重要であるが、生体内での甘味・苦味の活性には、それらの部位よりむしろ分子骨格の炭素原子が形成する電子状態が重要であることを示唆している。

Table 8. Weight of network in the three layer perceptron (11,1,2) with Log P and Formal charge etc.

Weight matrix between layer1(row) and layer2(column)
	LogP	Formal Charge							orbital energy
		O1	N2	C3	C4	C5	C6	C7	HOMO	LUMO	Gap
1	61.56	-8.90	15.21	-49.97	-39.83	49.39	44.83	-38.86	-9.30	-34.69	-14.40
Weight matrix between layer 2(column) and 3(row)
	1	2
1	12.35	-12.35

また、HOMO, LUMO軌道エネルギーおよびその差は分子全体を見るためのパラメータとして導入したパラメータであるが、重みを見るとLUMOのエネルギーの寄与が大きい。これは、基質からの電子受容性が小さいほど甘味を感じるということを示している。またこれらのLUMOは、分子骨格の炭素上のπ軌道から構成されていることから、電荷の解析からも示唆されるように、分子骨格上の炭素原子が形成する電子状態が、ペリラルチン誘導体の甘味・苦味の活性に重要であるといえる。
STERIMOLパラメータは、分子の最安定構造の電子構造のみならず、様々に複雑な効果が繰り込まれたパラメータであると考えられるが、本計算結果からも、LUMOのような求電子的効果も含まれていると考えることができる。
次に、単純な分子軌道計算から得られるデータのみで分類が可能かどうかをみるために、疎水性パラメータLogPを除いて電荷と軌道エネルギーならびにその差のみを入力として、再構築学習法によって中間層ニューロン数を最小化するとそれは３となった。ネットワーク構造(10,3,2)としバックプロパゲーションで学習させたニューラルネットワークの重みをTable 9にしめす。学習条件はこれまでのものと同様である。この場合、出力層に大きな重みを持つ中間層ニューロン１と入力パラメータの重みをみると、酸素の寄与が大きいが窒素は大きな寄与をもたないことがわかる。
先にも述べたように酸素の大きな負電荷は、長距離のクーロン相互作用を考慮すると分子認識上のフラグとして重要であると考えられる。そのためLogPは、遠距離の相互作用と分子全体の電子状態の効果を含んでいると考えられる。またC7炭素の重みが小さいことは、LogPとSTERIMOLパラメータを用いた場合のSTERIMOLパラメータWrが重要であるということによく対応している。

Table 9. Weight of network in the three layer perceptron (10,3,2) with Formal charge and etc.

Weight matrix between layer1(row) and layer2(column)
	Formal Charge							orbital energy
	O1	N2	C3	C4	C5	C6	C7	HOMO	LUMO	Gap
1	-21.73	0.16	-46.64	-15.99	26.41	25.12	1.24	9.96	-14.38	-11.87
2	-29.84	-18.19	-53.48	-15.89	30.99	17.00	-4.80	38.33	9.92	-9.75
3	-56.14	8.87	-127.08	-28.30	11.43	19.72	32.38	2.79	15.07	26.03
Weight matrix between layer 2(row) and 3(column)
	1	2
1	16.94	-16.94
2	11.43	-11.43
3	11.56	-11.56

3 まとめ
